Bơm nước lạnh
Thiết bị bơm nước làm mát tuần hoàn trong mạch nước lạnh. Chúng ta biết rằng các thiết bị điều hòa không khí như dàn lạnh, máy xử lý không khí cần nước lạnh từ chiller, nhưng do hạn chế của sức cản, nước lạnh không thể tự chảy tuần hoàn mà cần một bơm nước để đẩy nước lạnh tuần hoàn nhằm đạt được mục đích thay thế nhiệt nóng.
Bơm nước giải nhiệt
Thiết bị bơm nước tuần hoàn trong mạch nước giải nhiệt. Nước giải nhiệt mang đi một phần nhiệt của môi chất sau khi đi qua chiller, sau đó chảy đến tháp giải nhiệt để giải phóng nhiệt. Bơm nước giải nhiệt có nhiệm vụ bơm nước tuần hoàn trong vòng kín giữa thiết bị và tháp giải nhiệt. Hình dáng của bơm này tương tự bơm nước lạnh.
Bơm bổ sung nước
Thiết bị dùng để bổ sung nước cho hệ thống điều hòa, có nhiệm vụ bơm nước đã xử lý và làm mềm vào hệ thống. Hình dáng tương tự các loại bơm ở trên.
Các loại bơm thường được sử dụng bao gồm:

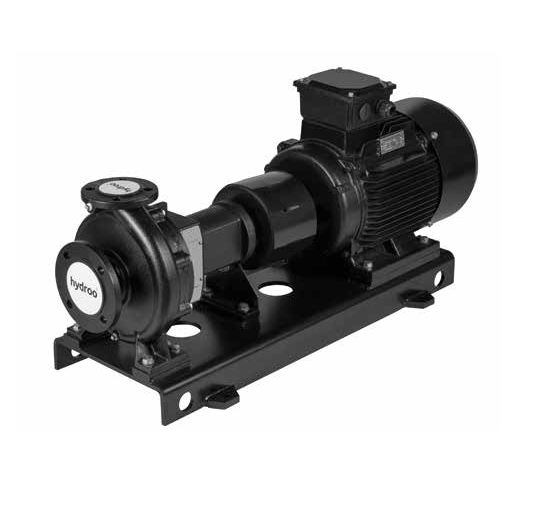

- Bơm ly tâm ngang
- Bơm ly tâm đứng
Bơm ly tâm Splitcase
Hai loại bơm ly tâm này đều có thể sử dụng trong các hệ thống nước lạnh, nước giải nhiệt và bổ sung nước. Bơm ly tâm ngang phù hợp với các khu vực có diện tích phòng máy lớn, trong khi bơm ly tâm đứng thích hợp cho khu vực có diện tích phòng máy nhỏ hơn.
Khi các bơm chạy song song, lưu lượng sẽ giảm dần; khi số lượng bơm song song vượt quá 3, mức giảm lưu lượng sẽ đặc biệt nghiêm trọng. Do đó, khuyến nghị:
- Khi chọn nhiều bơm, cần xem xét sự suy giảm lưu lượng và thường thêm một biên độ từ 5% đến 10%.
- Không nên kết nối hơn 3 bơm song song trong cùng hệ thống.
- Các dự án lớn và vừa nên trang bị các bơm tuần hoàn nước nóng và nước lạnh riêng biệt.
Thông thường, số lượng bơm nước lạnh và bơm nước giải nhiệt nên tương ứng với số lượng máy lạnh, trong đó nên có một bơm dự phòng. Bơm bổ sung nước thường được chọn theo nguyên tắc "một sử dụng, một dự phòng" để đảm bảo cấp nước đáng tin cậy cho hệ thống.

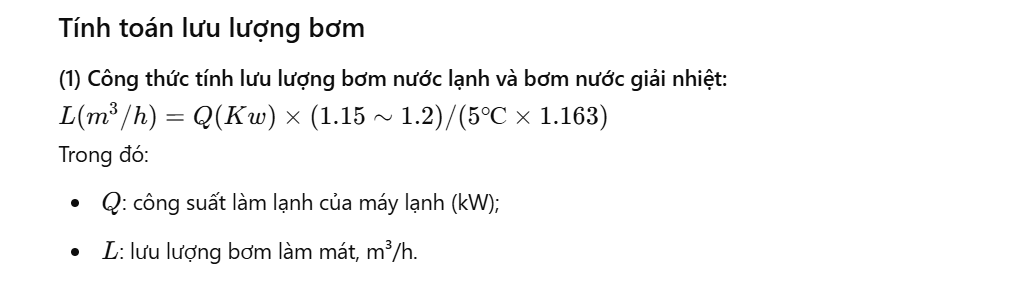

Tên sản phẩm trên bơm thường chỉ định lưu lượng và cột áp định mức. Khi chọn bơm, chúng ta cần xác định lưu lượng và cột áp, sau đó chọn bơm phù hợp theo yêu cầu lắp đặt.
(2) Lưu lượng của bơm cấp nước:
Lưu lượng cấp nước bình thường là 1% đến 2% tổng lưu lượng nước tuần hoàn của hệ thống. Tuy nhiên, khi chọn bơm cấp nước, lưu lượng không chỉ phải đáp ứng lưu lượng cấp nước bình thường mà còn cần đáp ứng lưu lượng bổ sung tăng cường trong trường hợp sự cố. Do đó, lưu lượng của bơm cấp nước thường không nhỏ hơn 4 lần lưu lượng cấp nước bình thường. Dung tích hữu dụng của bể cấp nước có thể tính dựa trên lưu lượng cấp nước trong 1 đến 1,5 giờ.
Xác định cột áp của bơm
(1) Thành phần của cột áp bơm nước lạnh:
- Sức cản của bộ trao đổi nhiệt của thiết bị lạnh: thường 5~7 mH₂O;
- Sức cản của thiết bị đầu cuối (dàn lạnh, máy xử lý không khí) thường là 5~7 mH₂O;
- Sức cản của các bộ lọc nước hồi, van điều chỉnh hai chiều: thường 3~5 mH₂O;
- Sức cản của bộ chia nước: thường là 3 mH₂O;
- Sức cản và tổn thất cục bộ trên đường ống: thường 7~10 mH₂O.
Tổng cộng, cột áp của bơm nước lạnh là từ 26 - 35 mH2O, chọn cột áp thường là 32 - 35 mH2O.
(2) Thành phần của cột áp bơm nước giải nhiệt:
- Sức cản của bình ngưng của máy lạnh: thường là 5~7 mH₂O;
- Áp suất phun của vòi tháp giải nhiệt: thường là 2~3 mH₂O;
- Chênh lệch chiều cao từ khay nước đến vòi phun tháp giải nhiệt (tháp mở): thường là 2~3 mH₂O;
- Sức cản của bộ lọc nước hồi, van điều chỉnh hai chiều: thường 3~5 mH₂O;
- Sức cản và tổn thất cục bộ trên đường ống: thường 5~8 mH₂O.
Tổng cộng, cột áp của bơm nước giải nhiệt từ 17 - 26 mH2O, chọn cột áp bơm thường là 21 - 25 mH2O
(3) Cột áp của bơm bổ sung nước:
Cột áp là khoảng cách từ điểm áp suất ổn định đến điểm cao nhất + sức cản ở đầu hút và đầu xả của bơm + áp suất dư 3~5 mH₂O.
Ví dụ tính toán: Một tòa nhà cao tầng khoảng 100m trang bị các bình ngưng nước lạnh và sử dụng hệ thống nước điều hòa kín. Tính toán cột áp yêu cầu của bơm nước lạnh:
- Sức cản của bộ trao đổi nhiệt chiller: 60 kPa (6m cột nước);
- Sức cản đường ống: lấy sức cản của bộ lọc bụi, bộ chia và đường ống là 50 kPa, chiều dài đường ống 300m, sức cản ma sát cụ thể là 300 Pa/m. Tổng sức cản đường ống là 185 kPa (18,5m cột nước);
- Sức cản của thiết bị đầu cuối: sức cản của máy xử lý không khí là 45 kPa (4,5m cột nước);
- Sức cản của van điều chỉnh và bộ lọc Y: 40 kPa (4,0m cột nước);
- Tổng sức cản: 330 kPa (33m cột nước).
- Cột áp bơm: lấy hệ số an toàn 15%, cột áp H=33m×1.15=37.95mH2O
